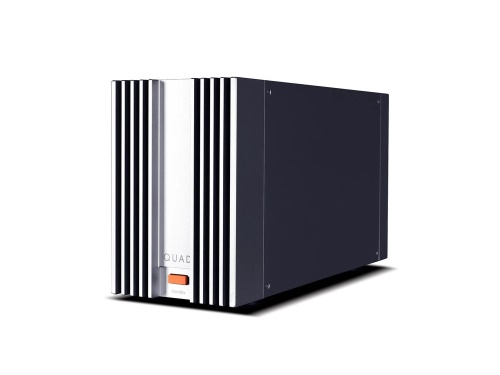

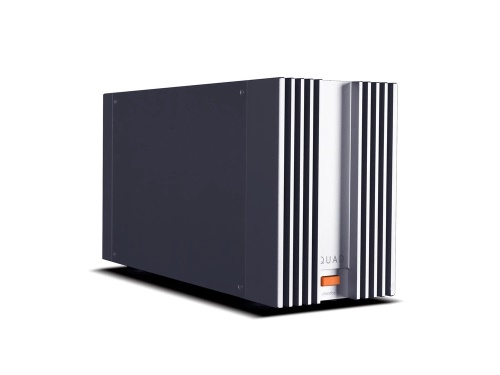

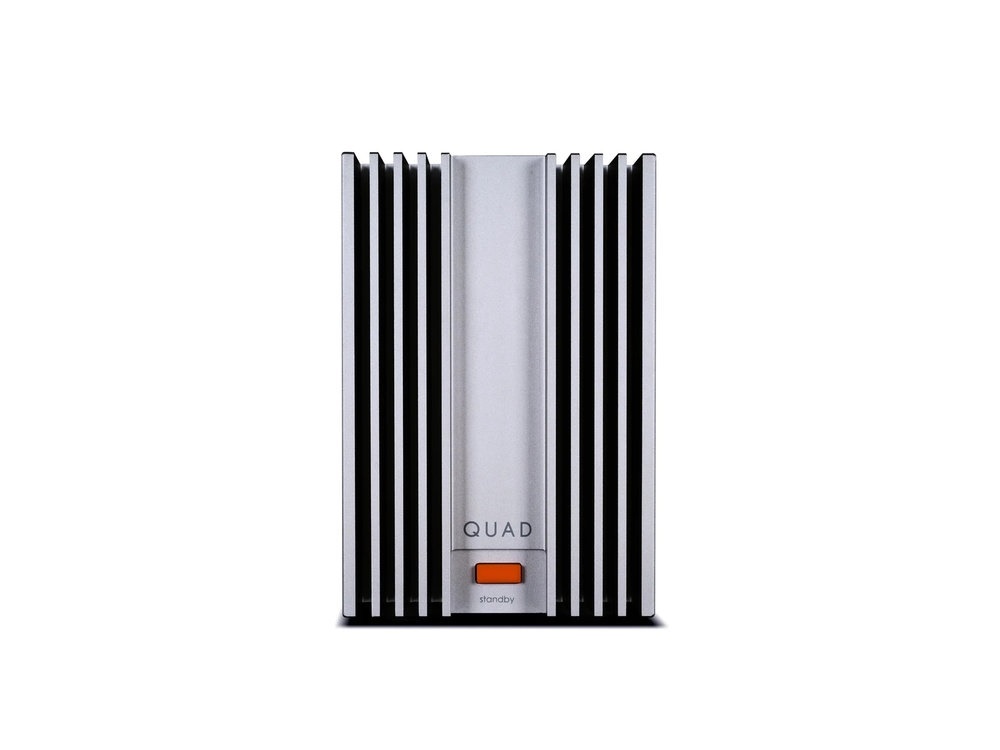

Quad 303
Výkonový zesilovač třídy AB s volitelným provozem v režimu STEREO (2 x 70 W), nebo BRIDGE (mono 170 W). Vstup RCA + symetrický XLR.
Potřebujete poradit?
Volejte: +420 272 730 448

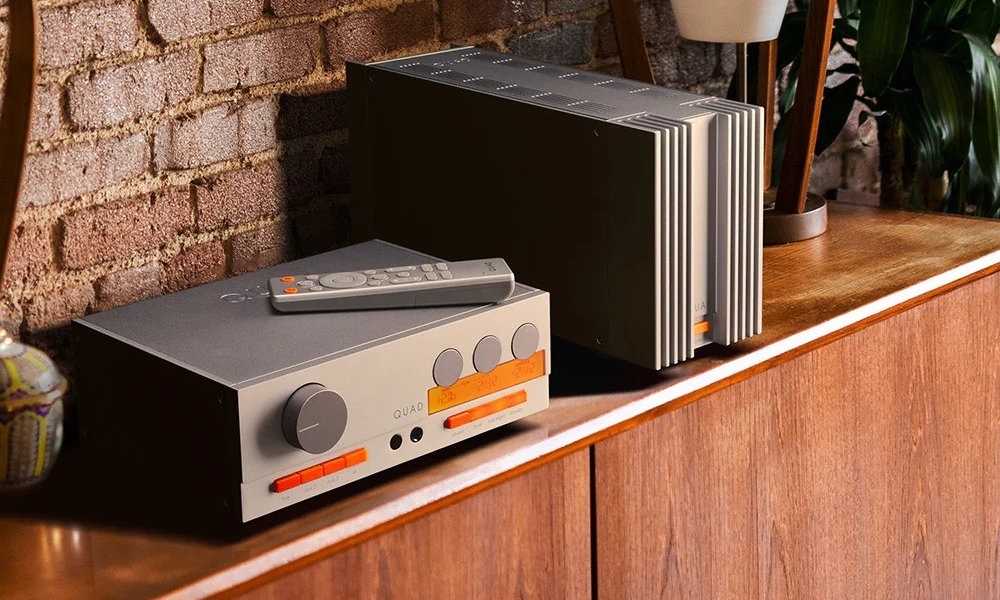

Quad 33 a 303
V současné době, kdy trhu s audiotechnikou dominují digitální all-in-one zařízení a streamovací systémy,
představují komponenty Quad 33 a 303 návrat ke klasickému pojetí hi-fi sestavy založeném na
oddělení předzesilovače od koncového stupně s čistě analogovou konstrukcií. Neoslovují
pouze nostalgické sběratele, ale i posluchače, kteří hledají dlouhodobě kvalitní, servisovatelnou a konstrukčně
poctivou techniku. Nové verze Quad 33 a Quad 303 představují návrat k jedné z nejslavnějších kapitol
britské hi-fi historie. Původní modely vznikly v roce 1967 pod vedením zakladatele a hlavního konstruktéra
Petera Walkera. Ten prosazoval filozofii maximálně věrné reprodukce hudby bez efektního přibarvování zvuku,
což shrnoval známým heslem „The closest approach to the original sound“ - „Tak blízko originálu, jak jen
to jde“. V době, kdy se konstrukce audio komponentů rychle přesouvala od elektronek k tranzistorům,
znamenaly modely Quad 33 a 303 důležitý technologický krok vpřed. Zatímco mnoho raných tranzistorových
zesilovačů trpělo tvrdým a nepřirozeným zvukem, Quad dokázal vytvořit sestavu s mimořádně kultivovaným,
klidným a muzikálním projevem. Nové Quad 33 a 303 nevznikly pouze jako nostalgické retro produkty,
ale jako snaha přenést původní filozofii do současného světa moderního hi-fi. Vývojáři proto zachovali
charakteristický vzhled a základní estetiku původních přístrojů, zároveň však kompletně přepracovali vnitřní
konstrukci.

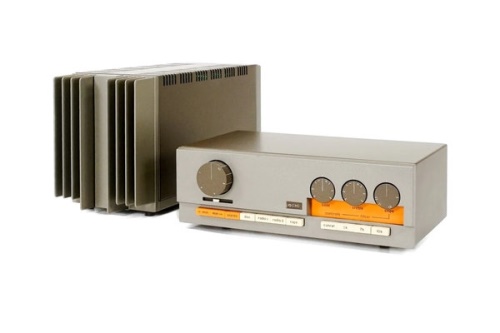

Původní sestava Quad 33 a Quad 303 z roku 1967
Klíčové vlastnosti
- Zesilovač třídy AB
- Výstupní výkon STEREO: 2 x 70 W / 4 Ω
- Výstupní výkon BRIDGE: 170 W / 4 Ω
- Zapojení výkonových tranzistorů do 'symetrické trojice'
- Zakázkový toroidní transformátor 200 VA
- Volba režimu STEREO / BRIDGE
- Vstupy: 1 x linkový RCA / symetrický XLR
Funkce
Vynikající zvuk původního modelu Quad 303 je uznáván dodnes a z velké části je zásluhou
jedinečného zapojení výstupního obvodu, jehož autorem je zakladatel firmy Quad Peter Walker. Při vývoji
a znovuoživení této hi-fi legendy měl tým inženýrů k dispozici mnohem vyspělejší techniku,
avšak některé konstrukční prvky byly zachovány. Stejně jako při vývoji modernizovaného předzesilovače
Quad 33 byl každý aspekt konstrukce a zvukového přednesu analyzován a přepracován. Výsledkem
je audio komponent, jehož vlastnosti jdou za hranice pouhého vylepšení technických parametrů. Výkonový
zesilovač Quad 303 byl určen pro běžné domácí použití s reproduktory střední účinnosti, ale používaly
ho také rozhlasové a nahrávací studia po celém světě, která ocenila jeho vynikající zvuk a spolehlivost
a tato filozofie se nezměnila ani při vývoji jeho moderní repliky. Původní model 33 a jeho partner 303
byly v roce 1969 oceněny cenou „Council of Industrial Design Award“. I dnes je jejich osobitý vzhled
obdivován, což potvrzuje jeho přítomnost v Muzeu moderního umění v New Yorku. Vlastnosti nových
modelů 33 a 303 byly optimalizovány tak, aby překonaly standardy svých předchůdců a to nejen moderním
vzhledem, ale i funkčností.
Koncový stupeň

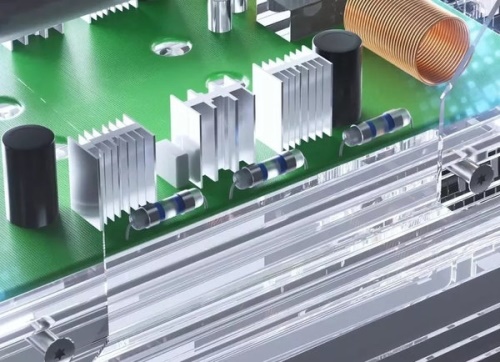

Nový Quad 303 je věrný svému předchůdci a používá uznávané zapojení výkonových tranzistorů
v tzv. symetrické trojici. Koncový stupeň je kompletně symetrický s výrazně nízkým zkreslením a hodnota
klidového proudu výstupních tranzistorů je nezávilá na jejich teplotě. Použití trojice tranzistorů
ve specifickém zapojení umožňuje jednoduché a efektivní řízení výstupního proudu a protože je řízeno i
napětí, pracují tranzistory v ideálních podmínkách v rámci svých jmenovitých hodnot. Z toho plyne
zřejmá výhoda v podobě ochrany součástek a zvýšené spolehlivosti za všech podmínek, bez nutnosti použití
ochranných obvodů. Vzhledem k nedostatku komplementárních tranzistorů (výkonových tranzistorů NPN
a PNP) v šedsátých letech minulého století používal původní Quad 303 kvazi-komplementární
zapojení koncového stupně. Moderní verze Quad 303 nyní používá koncový stupeň již v plně komplementárním
zapojení, což poskytuje lepší linearitu, stabilnější statické předpětí a vylepšenou stabilitu. Díky
prémiovým výkonovým tranzistorům nabízí 303 vynikající linearitu zesílení a přesnou reprodukci vstupního
signálu s vyšším dynamickým rozsahem.
Technické parametry
| Zesilovací technologie | Analogová, třída AB |
| Výstupní výkon STEREO (RMS) |
2 x 50 W / 8 Ω (THD<1%) 2 x 70 W / 4 Ω (THD<1%) |
| Výstupní výkon BRIDGE (RMS) |
140 W / 8 Ω (THD<1%) 170 W / 4 Ω (THD<1%) |
| Frekvenční rozsah | 20 Hz - 20 kHz (± 0,3dB) |
| Celkové harmonické zkreslení (THD) | < 0.002% (1KHz) |
| Poměr signálu k šumu (S/N) | >108 dB |
| Maximální výstupní proud | 10 A |
| Vstupy |
1 x linkový (RCA) 1 x symetrický (XLR) |
| Vstupní citlivost / inpedance |
700mVrms (Line) 1.5Vrms (XLR) |

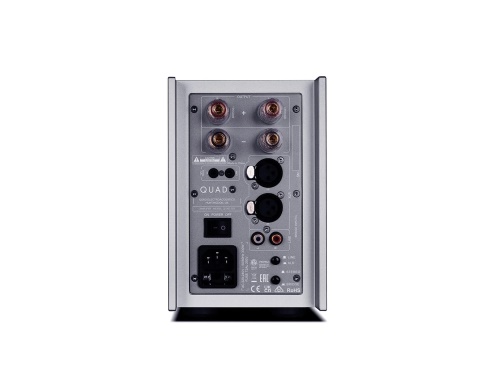

| Výstupy |
1 x šroubovací reproduktorové svorky (L+R), 1 x 12V Trigger |
| Příkon st.by | < 0,5 W |
| Rozměry (Š x V x H) | 226 x 312 x 462 mm |
| Hmotnost | 8.4 kg |
| Provedení | stříbrné |
| Dodávané příslušenství |
Napájecí kabel uživatelská příručka |
