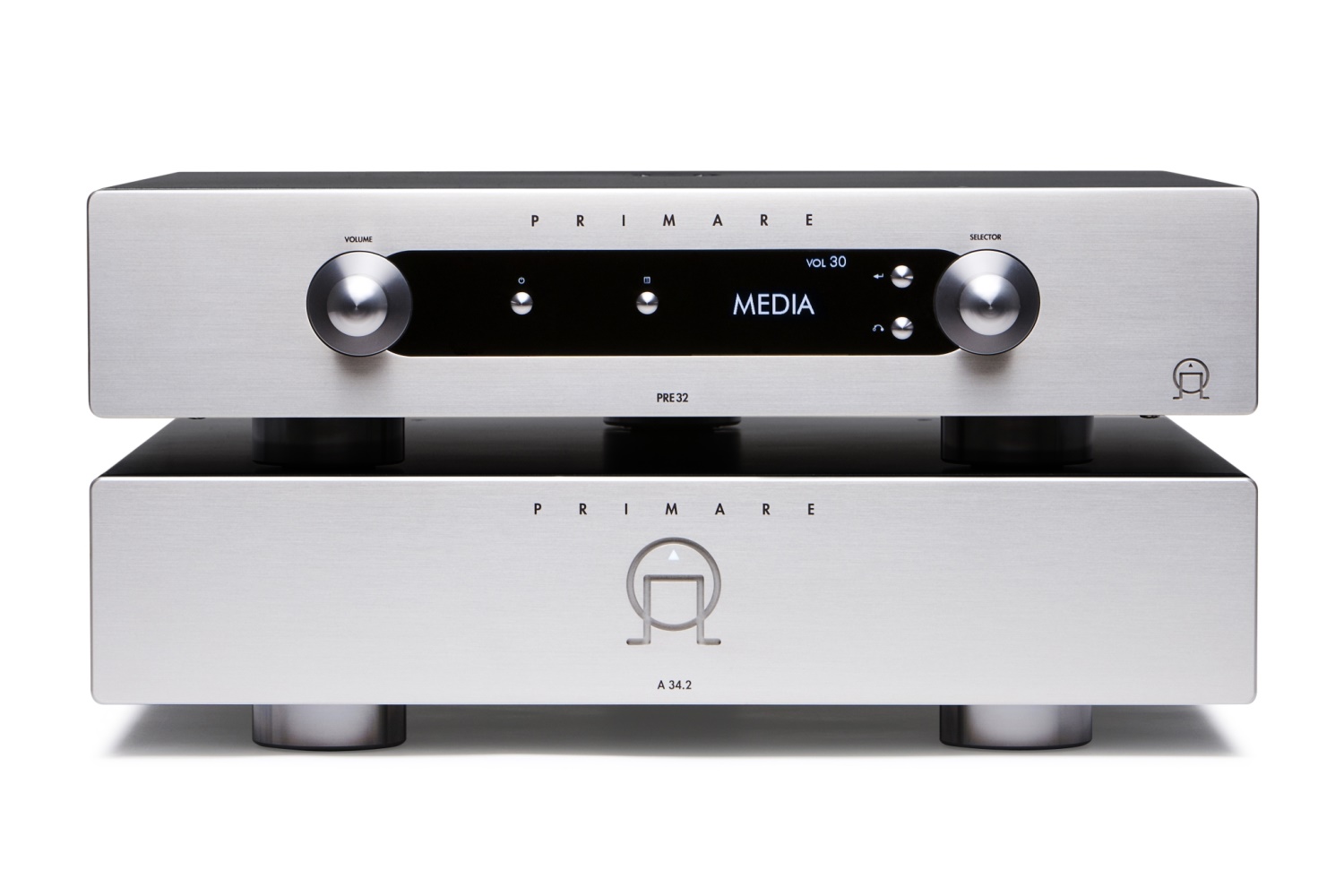

Sestava předzesilovače PRE32 a koncového zesilovače A34.2
Potřebujete poradit?
Volejte: +420 272 730 448
PRE32
Precizní konstrukce

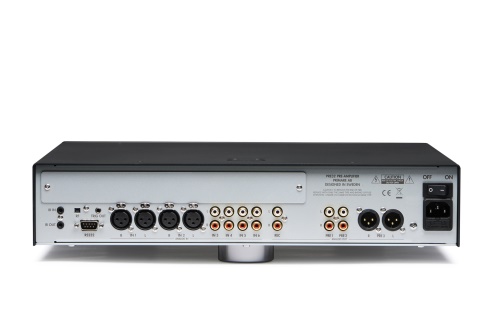

PRE32 má masivní skříň z velmi silné nemagnetické slitiny a celkem šest linkových vstupů
- dva symetrické a čtyři nesymetrické. Všechny vstupy jsou osazeny obvody s velmi nízkým šumem. Vestavný
modul MM30 rozšiřuje možnosti předzesilovače o digitální vstupy a streaming souborů z internetu,
NAS nebo počítače, stejně jako internetová rádia. Nastavený vstup, hlasitost a ostatní provozní údaje zobrazuje
OLED display u kterého lze měnit ve třech stupních světelnou intenzitu a nastavit jeho barvu. Vstupům
je možné přiřadit až šestmístný název, nastavení hlasitosti a vyvážení kanálů.
Audiofilní Topologie
Všechny signálové cesty jsou co nejkratší a plně symetrické. Celá cesta signálu od přepínání
vstupů, regulace hlasitosti až na výstup je analogová. Přepínání vstupů zajišťují kvalitní signálová
relé, nesymetrické vstupy jsou v konverzním stupni převedeny na symetrické, a signál se dále zpracovává
v symetrickém zapojení. Pro konvezi a zesílení signálu jsou použity operační zesilovače s excelentním
zvukem Burr Brown OPA2134. Regulaci hlasitosti a vyvážení kanálů zajišťuje čtyřkanálový
elektronický regulátor hlasitosti japonské firmy JRC NJW1195 v symetrické konfiguraci. Symetrický přenos
signálu znamená, že pro vedení signálu jsou použity dva stejné signálové vodiče, které přenášející stejný signál
ale s opačnou fází. Vnější rušivé signály se pak ve výsledku odečtou a tak se dosáhne lepšího odstupu
signálu od šumu a rušení. Zesílení i impedanční přizpůsobení symetrických i nesymetrických výstupů je
svěřeno čtyřem samostatným zesilovacím modulům v zapojení single-ended se ziskem 16 dB. Každý
modul má samostatnou desku plošných spojů a měděný chladič, který zároveň slouží i jako stínění.
Moduly mají minimální signálové cesty a jsou osazeny jen nejkvalitnějšími diskrétními součástkami, jako
jsou tranzistory MOSFET, přesné odpory MELF a polypropylenové kondenzátory. Zapojení využívá
vyvážené zdroje proudu místo pasivních odporů. Celé zapojení je stejnosměrně vázané a v cestě signálu
tak nejsou žádné kondenzátory. Výstup bez stejnosměrné složky zajišťují obvody DC serva.
Precizní konstrukce pro provozní stabilitu
Precizní mechanické provedení podtrhuje odsazený masivní 8mm silný přední panel z hliníkové slitiny a
kovové ovládací prvky. Stejně jako všechny přístroje PRIMARE, je skříňka PRE32 sestavena z masivních dílů
vyrobených z legované oceli, které zajišťují nejen její pevnost, tuhost a teplotní stabilitu, ale
i účinně tlumí vibrace z externích zdrojů.
Velice nízký příkon ve standby
V pohotovostním režimu stanby má PRE32 velice nízký příkon se spotřebou energie pouhých 0,2W.
Takto nízký příkon zajistí pouze spínaný zdroj. Aby se minimalizovaly vysokofrekvenční složky pocházející
z pohotovostního napájení a tím se snížilo možné ovlivnění zesilovaného signálu, je v provozním stavu
tento zdroj vypnut. Napájení vlastních elektronických obvodů pak zajišťuje síťový transformátor R-core
a lineární zdroj postavený z nejlepších diskrétních součástek. Napájení pro analogové a digitální obvody
je důsledně odděleno. Napájení analogových obvodů využívá napěťovou regulaci s nízkým šumem a rychlou
odezvou, osazenou diskrétními výkonnovými tranzistory. Z důvodů získání co nejlepších vlastností a dosažení
co nejmenšího sériového odporu ESR skládají se vlastní filtrační kondenzátory s celkovou kapacitou 25
000 uF z baterie několika kondenzátorů s menší kapacitou. Takto navržené a zkonstruované napájecí obvody
přispívají k extrémně dobrým prametrům ve zkreslení a odstupu šumu.
Rozšiřitelná konstrukce
Vestavný rozšiřující modul MM30 je osazen DA převodníkem 24 bitů / 192 kHz umožňuje streamování
souborů z internetu, NAS, počítače nebo poslech internetových rádií. Modul je osazen jedním koaxiálním
digitálním vstupem, třemi optickými vstupy TOSLINK a vstupy USB-A a USB-B.
A34.2
Precizní konstrukce pro provozní stabilitu
Precizní mechanické provedení podtrhuje odsazený masivní 8mm silný přední panel z hliníkové slitiny s
vyfrézovaným logem indikujícím provozní stav přístroje. Stejně jako všechny přístroje PRIMARE, je skříňka
A34.2 sestavena z masivních dílů vyrobených z nemagnetické slitiny, které zajišťují nejen její pevnost,
tuhost a teplotní stabilitu, ale i účinně tlumí vibrace z externích zdrojů.

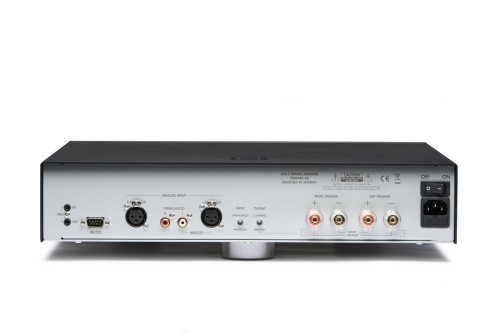

Symetrické i nesymetrické vstupy
Propojení s předzesilovačem nebo signálovým procesorem je možné symetricky (XLR) nebo nesymetricky (RCA-Cich).
Symetrický přenos signálu znamená, že pro vedení signálu jsou použity dva stejné signálové vodiče, které
přenášející stejný signál ale s opačnou fází. Vnější rušivé signály se pak ve výsledku odečtou a tak se
dosáhne lepšího odstupu signálu od šumu a rušení.
Vysoký výkon v můstkovém zapojení
Ve dvojkanálovém zapojení odevzdává zesilovač A34.2 v každém kanálu výstupní výkon 150 W / 8Ω. Po přepnutí
do můstkového zapojení zesilovač odevzdá 1 x 550 W / 8Ω.
Co je UFPD?
Technologie Primare UFPD umožňuje širokopásmovou konstrukci zesilovače "audiofilní" třídy D. Jedná se
o novou a významnou technologii ve třídě D, která je pozoruhodná svojí výkonovou konzistencí napříč celým
zvukovým pásmem. Hlavní problém klasických zesilovačů ve třídě D je jejich výstupní filtr, který mění
vlastnosti výstupu podle zatížení. To sice nevadí na nízkých frekvencích, ale zvuk může znít drsně a křehce
při vyšších frekvencích v důsledku nestability obvodu a nízkou zpětnou vazbou. Zesilovače Primare jsou
zkonstruovány z výkonových modulů označených UFPD (Ultra Fast Power Device). Tato technologie monitoruje
výstup filtru a upravuje množství zpětné vazby potřebné k dosažení konstantního zesílení na všech frekvencích
bez ohledu na zatížení. Výsledkem je zesilovač s nízkým zkreslením v celém pásmu a relativně nízkou výstupní
impedanci (tlumicí faktor je větší než 100), který má pod kontrolou jakýkoliv reproduktor.
Napájecí Zdroj PFC
Z ekologického hlediska je A34.2 daleko lepší než konvenční zesilovače ve třídě A/B o třídě A nemluvě.
Je velice účinný a bez vytváření nadměrného tepla. V pohotovostním režimu spotřebovává pouze 0,3 W. Pro
napájení digitálních zesilovačů s UFPD používá firma Primare zdroj s technologií PFC (Power Factor Control).
Napájecí zdroj sice pracuje v pulzním režimu, ale řízením odebíraného proudu z napájecí síťě ve shodě
s její frekvencí i fází, se vůči ní chová jako reálná zátěž. Proto i když zesilovač odebírá ze sítě i
1000W, neovlivňuje to funkci dalších zařízení v místnosti.
Technické parametry
PRE32
Vstupy |
2 x symetrická linka ( XLR ) 4 x nesymetrická linka ( RCA-Cinch) |
Vstupní impedance | 15 kΩ XLR i RCA-Cich |
Maximální vstupní signál | 10 V rms |
Rozšiřitelný modul MM 30 media board (není v základní výbavě) |
1 x digitální koaxiální 3 x optika USB - A USB - B LAN |
Výstup pro záznam | 1 x RCA-Cich |
Hlavní výstup |
1 x symetrická linka ( XLR ) 1 x nesymetrická linka ( RCA - Cinch ) |
Výstupní impedance | 110 Ω |
Frekvenční rozsah | 20Hz – 100kHz -3dB |
Odstup s/š | 115 dBV |
Zkreslení THD + N | < 0.003%, 20Hz – 100kHz, zisk 0dB |
Příkon nominální/ st.by | 23 W/ 0,2 W |
Hmotnost | 10,5 kg |
Příslušenství | Firemní dálkové ovládání |
Rozměry ( š x v x h ) | 430 x 105 x 385 mm |
Provedení | černé a titan |
A34.2
Celkové harmonické zkreslení |
< 0.004% ( 1kHz, 100W, 8Ω) < 0,015% (20Hz - 20 kHz, 10W, 8Ω) |
Odstup signálu od šumu | 105 dBV (20 Hz - 20 kHz) |
Výstupní výkon (stereo) |
2 x 150 W / 8Ω (THD+N <0.1%) 1 x 550 W / 8Ω (THD+N <0.1%) |
Výstupní odpor | 0,03 Ω (1 kHz) |
Zisk |
30 dB nesymetrický vstup 26 dB symetrický vstup |
Frekvenční rozsah | 20Hz-20kHz -0,4dB |
Vstupy |
2 x RCA nesymetrický analogový vstup 2 x XLR symetrický analogový vstup 1x 12V Trigger vstup |
Hmotnost | 10,5 kg |
Rozměry ( š x v x h ) | 430 x 105 x 385 mm |
Provedení | černá, titan |
