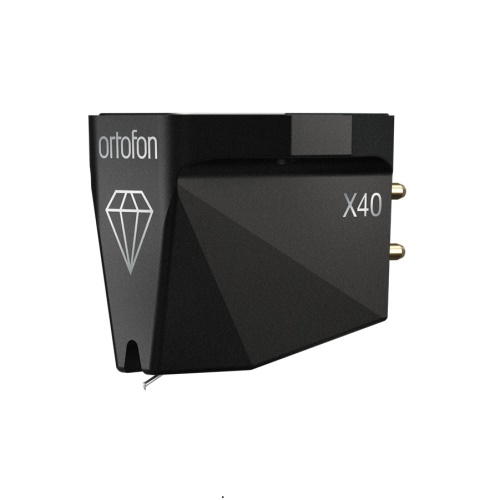

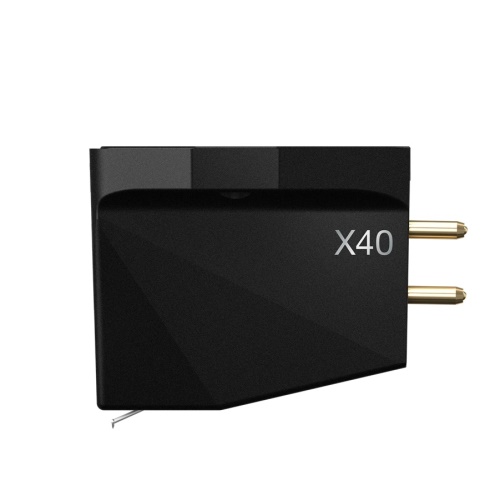

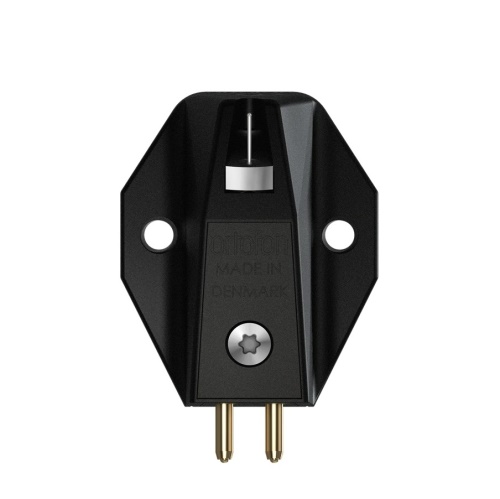

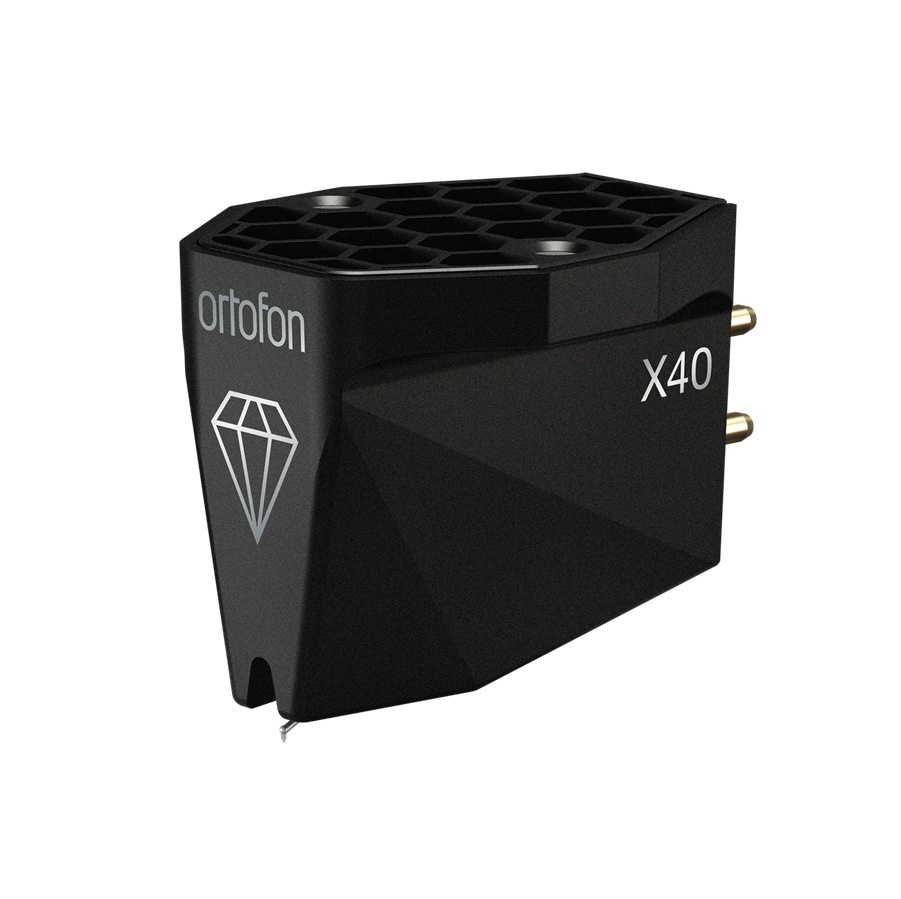

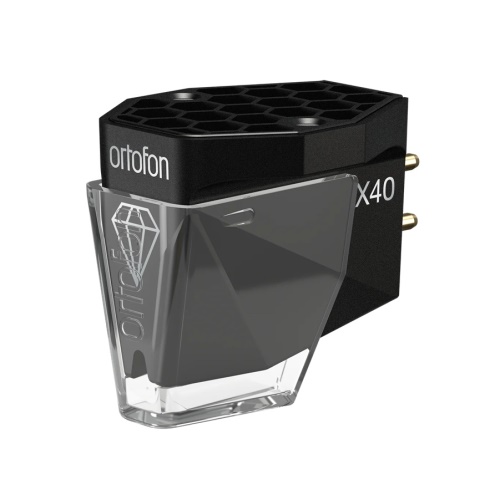

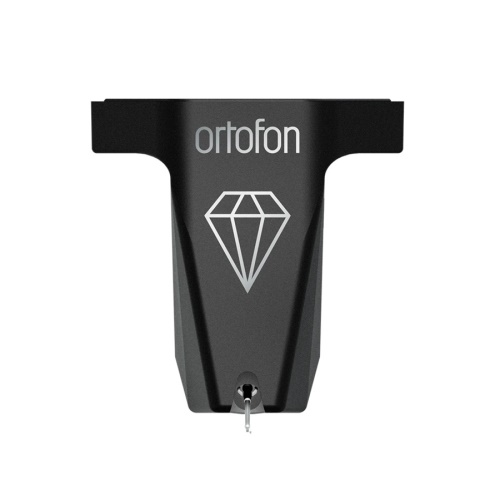

Ortofon MC X40
Nejvyšší model MC přenosky z nové řady MC přenosek Ortofon X. Diamantový hrot s výbrusem Shibata na boronové chvějce, čtyřcívkovým vinutím vodičem z čistého stříbra a pevným rámečkem z nerezové oceli.
Potřebujete poradit?
Volejte: +420 272 730 448
Technologie
Nejvyšší model v řadě Ortofon MC X je navržený pro audiofily s nejvyššími nároky na zvuk. Pro snímání zvuku z gramofonové

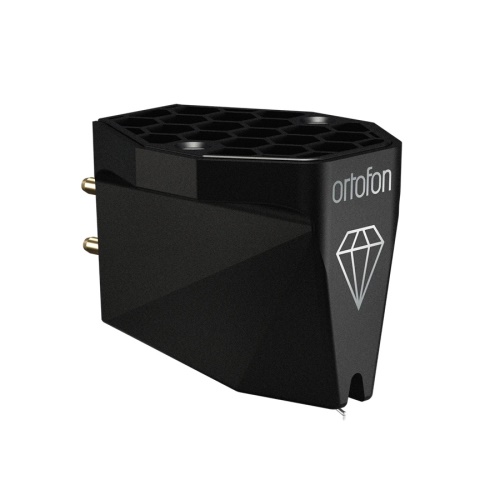

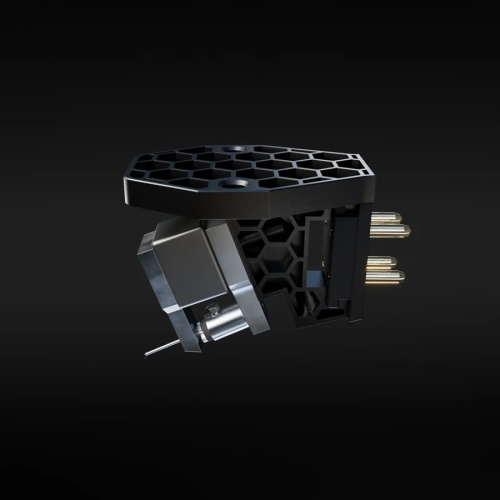

drážky má diamantový hrot s výbrusem Shibata a lehké boronové chvějce. Nosné šasi systému přenosky

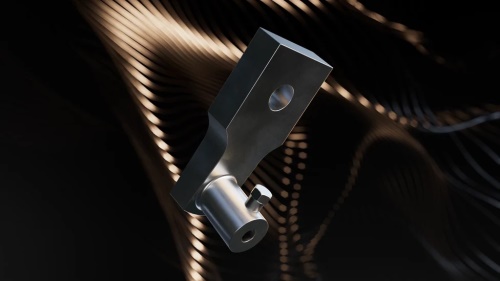

MC X tvoří rámeček z nerezové oceli s voštinovou strukturou, vytvořený technologií vstřikování kovů (MIM).
Tato konstrukce zajišťuje vynikající mechanickou stabilitu a tak zajišťuje ideální základ pro snímací
systém, který zajišťoje přesnou reprodukci zvuku.
Po lisování a slinování se aplikuje povrchová úprava fyzikální depozicí z plynné fáze (PVD), která zlepšuje
vzhled povrchu a zachovává integritu materiálu v průběhu času.

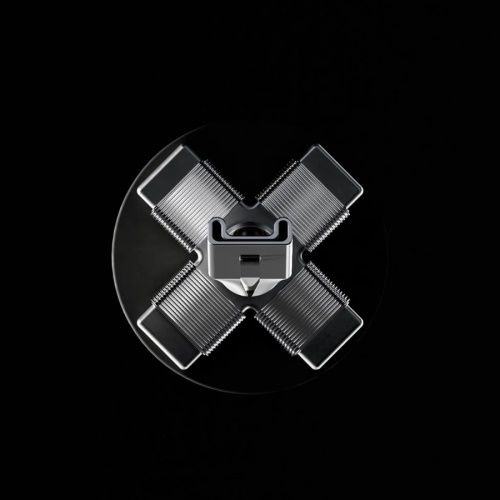

Snímací cívky
Pro dosažení nejvyšší zvukové kvality mají všechny přenosky Ortofon řady MC X na chvějce snímací cívky navinuté vodičem z vysoce čistého stříbra. Čtveřice snímacích cívek křížově uspořádaná na chvějce zajišťuje maximální lineritu převodu mechanické výchylky na elektrický signál. Mechanická konstrukce a použití prvotřídních materiálů zajišťuje výjimečnou čistotu zvukového signálu. Díky tomu přenosky vyznačují bezkonkurenční přesností snímání zvuku z gramofonové drážky a zachovávají každý zvukový detail bez nežádoucího rušení.
Magnetický obvod
Pro novou řadu přenosek MC X společnost Ortofon vyvinula i nový magnetický systém s jednodílným pólovým nástavcem umístěným na zadní části magnetického třmenu. Toto uspořádání bylo navrženo pro maximální magnetickou účinnost a optimální sladění se čtveřicí snímacích cívek vinutých stříbrným vodičem. To zajišťuje lineární převod výchylky snímacího hrotu s chvějkou na nízkofrekvenční signál a signálovou cestu, která zvyšuje celkový výkon systému.
Pružné uložení chvějky
Chvějka s hrotem je uložená v pružném lůžku které tvoří jádro mechanického systému řady MC X. Lůžko zajišťuje mechanickou stabilitu chvějky v těle přenosky, při tom ale musí mít potřebnou pružnost pro přesné snímání záznamu z gramofonové drážky při minimálních nežádoucích vibracích. Na jeho vlastnostech tak velice záleží zvuk a celkové vlastnosti přenosky, mezi které patří např. snímavost. Proto společnost Ortofon zajišťuje vlastní vývoj a výrobu směsí ze kterého je lůžko vytvarováno. Výsledkem je vynikající sledování, nízké zkreslení a přesnost v rozlišení hudebních detailů.
Technické parametry
| Výstupní napětí (1 kHz, 5 cm /sec) | 0,4 mV |
| Tvar snímacího hrotu | Shibata |
| Systém | 4 cívky |
| Radius hrotu r/R | 6 / 50 μm |
| Frekvenční rozsah | 20 - 20 000 Hz (± 1,0 dB) |
| Nerovnováha kanálů při 1 kHz | 0,5 dB |
| Separace kanálů při 1 kHz | 26 dB |
| Poddajnost | 15 μm / mN |
| Vnitřní impedance, DC odpor | 6 Ω |
| Doporučený přítlak na hrot | 2,0 g (20 mN) |
| Doporučený zatěžovací odpor | > 50 Ω |
| Vinutí cívek | Vysoce čisté stříbro |
| Chvějka | Boron |
| Montáž | 1/2 " (12,7 mm) |
| Hmotnost přenosky | 8,6 g |
